Работа входов и выходов

Рисунки ниже иллюстрируют поведение входов и выходов при различных настройках.

На диаграммах показаны логические состояния, а не физические (так, например, включенному выходу на самом деле соответствует замыкание на массу, т.е. 0 вольт).


На рисунке 1 показано поведение выхода при управлении звонком или смс.



Рис. 1


1) Управление по смс.

Настройка выхода:  Set out 1 s 0  (эти параметры установлены по-умолчанию).
Включение выхода: Out 1 10  - включение выхода №1 на 10 секунд.

2) Управление звонком.

Настройка выхода:  Set out 1 j 10  - включение выхода №1 по звонку на 10 секунд.
Включение выхода происходит при входящем звонке.


На рисунке 2 показано поведение выходов в триггерном режиме.


Рис. 2

Управление по смс - команды Out 1 on и Out 1 off для включения и отключения выхода №1 соответственно.

Настройка управления по звонку:
Set out 2 js 0 - выход №2 будет переключаться в противоположное состояние по звонку. Предварительно выход может быть установлен в нужное состояние командами Out 2 on или Out 2 off.

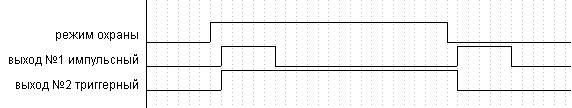

На рисунке 3 показано поведение выходов при включении режима охраны.


Рис. 3

Настройки, соответствующие такому поведению:
Set out 1 gs 5  -  выход №1 включается на 5 секунд при постановке/снятии с охраны.
Set out 2 gs 0  -  выход №2 работает как триггерный, т.е. переключается на противоположное состояние при постановке/снятии с охраны (см. команды Set guard, Guard on/off).

Дополнительно выходы могут управляться по смс (параметр "s") командами Out x on и Out x off.

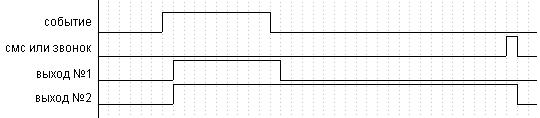

Рисунок 4 иллюстрирует поведение выхода при возникновении тревожного события - при отключении основного питания или выходе за границы охранного квадрата.



Рис. 4

Настройки выходов, соответствующие рисунку:
Set out 1 p 10  -  выход №1 включается на 10 секунд при отключении основного питания.
Set out 2 pas 0  -  выход №2 включается при отключении основного питания или выходе из квадрата, и отключается командой Out 2 off.

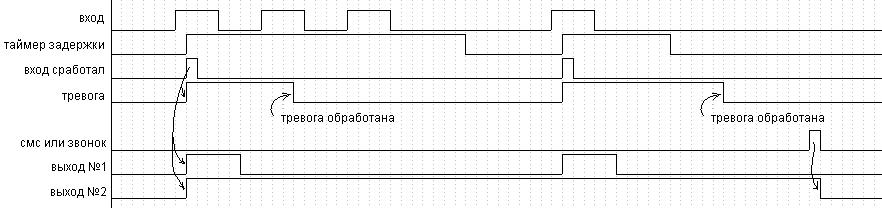

Рисунок 5 показывает поведение входа при отличной от нуля задержке на повторное срабатывание и соответствующее поведение выходов.



Рис. 5

Настройки, соответствующие рисунку:
Set in 1 ai 10  -  вход №1 вызывает тревогу, инвертирован (срабатывает от размыкания с массой, т.е. физическое поведение соответствует диаграмме), пауза повторного срабатывания 10 секунд.
Set out 1 s1 5  - выход №1 включается на 5 секунд при срабатывании входа №1.
Set out 2 s1 0  - выход №2 включается при срабатывании входа №1, отключается по смс командой Out 2 off.
Set guard ij  - тревога при срабатывании входов, переключение режима охраны по звонку.
Guard on или звонок - включение режима охраны.
