Установка


Перед установкой в автомобиль протестируйте устройство.

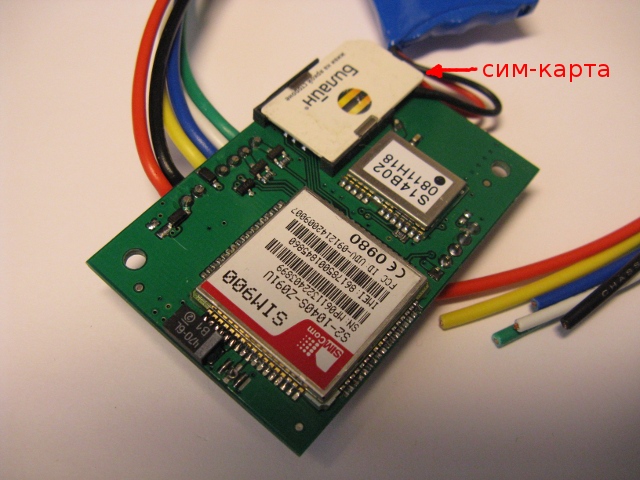

Перед установкой необходимо вставить в блок SIM-карту с положительным балансом и снятым PIN-кодом. Мы советуем использовать новые SIM карты с неизвестными ранее номерами. Уточните у сотового оператора, включена ли опция роуминга, на случай если машина окажется вне Вашего региона. Для установки необходимо раскрутить 2 винта и вставить SIM-карту в держатель уголком к внешней стенке блока, как показано на рисунке. Затем подключите аккумуляторную батарею, замкнув джампер.

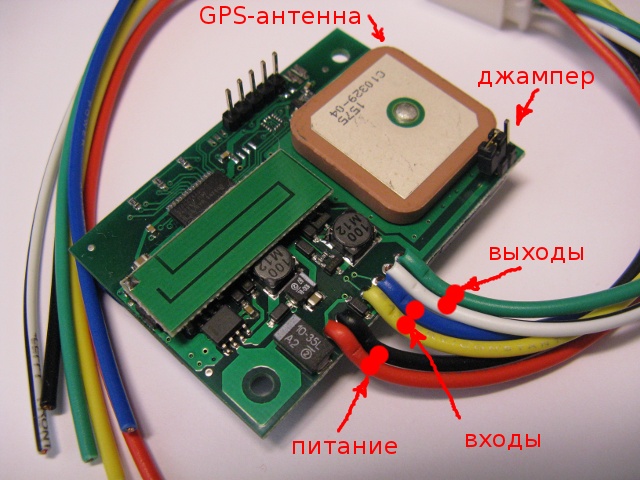

Основным требованием к установке блока в автомобиле является его расположение антенной GPS вверх и наличие минимального расстояния между верхней стенкой блока и металлом не менее 10см. Пластиковые панели, стекло, кожа и др. подобные материалы не вносят существенных помех при прохождении сигналов спутников. Блок рекомендуется ставить в салоне автомобиля под торпедо, сиденьями, задней полкой и т.д. в местах непосредственно недоступных для проникновения воды и грязи. Блок подключается к бортовой сети автомобиля в точку с постоянным питанием. Желательно использовать предохранитель на 1А.


Схема подключения:


Для надежного срабатывания входов, "масса" на входе должна присутствовать не менее 1 секунды.


В том случае, если на входах может возникать напряжение высокого уровня (> +5В), например концевики дверей и т. п. переключатели, то необходимо использовать схему подключения, показанную на рисунке ниже. Рекомендуется использовать скоростные диоды Шоттки. Для надежного срабатывание уровень "массы" на входе не должен превышать 0.8 Вольт.

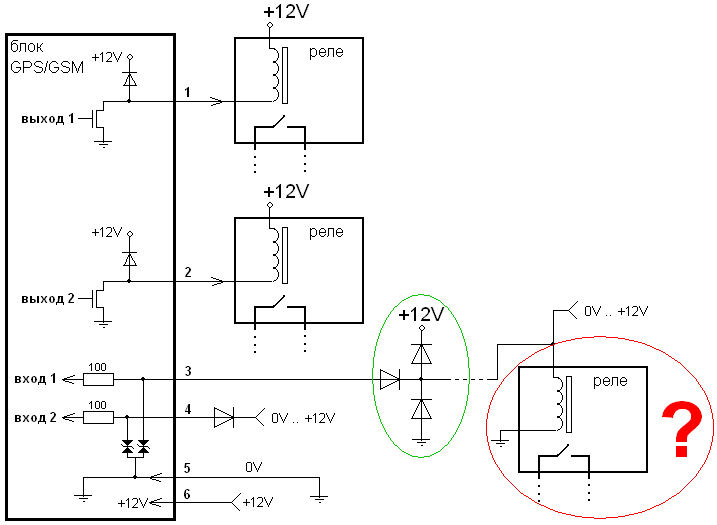

В том случае, если Вы не уверены, как в схеме автомобиля возникает сигнал, который Вы хотите взять в качестве входа, используйте дополнительную диодную схему защиты, приведенную ниже. Это позволит избежать больших импульсов ЭДС самоиндукции, которые возникают при отключении катушек реле и могут вывести систему из строя.
